Función del comprobador de resistencia a tierra en línea

La función esencial del comprobador de resistencia a tierra en línea es monitorear en tiempo real/periódicamente el valor de la resistencia a tierra mientras el sistema de puesta a tierra opera sin interrupción de suministro ni desconexión de cables, y detectar simultáneamente las anomalías del sistema de puesta a tierra. Previene fallos de equipos, descargas eléctricas accidentales, daños por rayos y otros problemas derivados de la falla en la puesta a tierra, y es un equipo de monitoreo fundamental para el funcionamiento seguro de los sistemas de puesta a tierra en sectores como la energía eléctrica, las energías renovables, la industria química y el transporte ferroviario.

A diferencia del comprobador de resistencia a tierra offline tradicional (que requiere interrumpir el suministro y desconectar los cables de puesta a tierra para realizar las pruebas), resuelve el inconveniente clave de la prueba sin interrupción para los equipos esenciales en los sitios industriales, y logra el monitoreo normalizado e inteligente de los sistemas de puesta a tierra. Sus funciones centrales y valor aplicativo se reflejan principalmente en los siguientes aspectos:

1. Monitoreo en tiempo real, evitación del riesgo de falla súbita en la puesta a tierra

Recopila de forma continua parámetros clave como la resistencia a tierra, el voltaje de puesta a tierra y el corriente de fuga, sustituyendo la demora de las pruebas offline periódicas realizadas manualmente. Detecta de inmediato el exceso del umbral de resistencia a tierra causado por la corrosión del cuerpo de puesta a tierra, el aflojamiento/rotura de los cables de puesta a tierra y las variaciones de la resistividad del suelo (como sequía o acumulación de agua), evitando accidentes súbitos como la electrificación de la carcasa de equipos, el disparo por cortocircuito y los daños por rayos derivados de una mala puesta a tierra durante el funcionamiento de los equipos.

2. Pruebas sin interrupción, garantía de la producción continua/funcionamiento ininterrumpido del sistema

Para escenarios en los que no se puede interrumpir el suministro arbitrariamente (como centrales fotovoltaicas, subestaciones eléctricas, centrales de almacenamiento de energía, unidades de producción química y centros de datos), puede realizar las pruebas con el sistema en funcionamiento normal, sin desconectar el equipo de la red de puesta a tierra. Cumplen no solo con los requisitos de prueba para la seguridad de la puesta a tierra, sino que también evitan las pérdidas de producción y las interrupciones del sistema causadas por la parada para realizar pruebas.

3. Registro de datos y análisis de tendencias, implementación de mantenimiento preventivo

Almacena automáticamente los datos históricos de las pruebas y puede generar curvas de variación de resistencia. Mediante el análisis de tendencias, evalúa la velocidad de deterioro del sistema de puesta a tierra (por ejemplo, el aumento gradual de la resistencia causado por la corrosión anual del cuerpo de puesta a tierra), ayudando al personal de operación y mantenimiento a elaborar planes de mantenimiento con anticipación (como perforar cuerpos de puesta a tierra adicionales o reemplazar los cables de puesta a tierra). Transforma la reparación de emergencia después de la falla en prevención antes del incidente y reduce los costos de mantenimiento.

4. Alerta de anomalías, localización rápida de fallos

Cuando la resistencia a tierra excede el umbral preestablecido (por ejemplo, 4Ω para sistemas de baja tensión y 10Ω para sistemas de alta tensión), o se detecta una rotura de cable de puesta a tierra o un corriente de fuga anormal, el equipo emite una alerta mediante señales acústicas y luminosas, SMS, notificaciones en plataformas remotas, etc. Algunos modelos de gama alta también pueden localizar la zona de fallo combinando datos de múltiples puntos de medición, acortando considerablemente el tiempo de diagnóstico de fallos para el personal de operación y mantenimiento.

5. Adaptación a redes de puesta a tierra complejas, mejora de la precisión de las pruebas

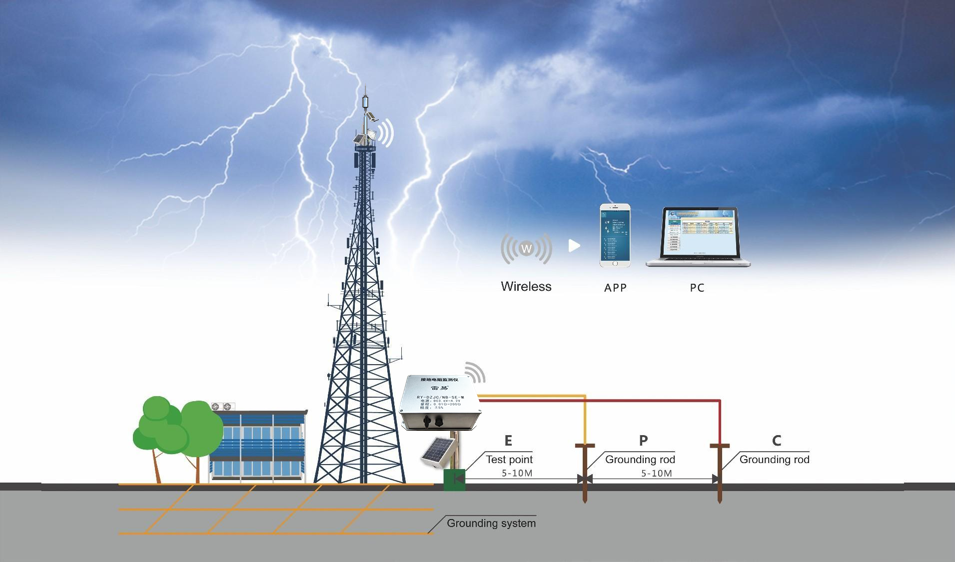

Dirigido a las condiciones complejas de los sitios industriales, como la compartición de una red de puesta a tierra por múltiples equipos, la existencia de corrientes parásitas y bucles en los cables de puesta a tierra, adopta algoritmos de prueba especializados (como el método de frecuencia diferente y el método de pinza) para evitar interferencias en el sitio. En comparación con las pruebas offline tradicionales, es más adaptable a los sistemas de puesta a tierra complejos, y los resultados de las pruebas se ajustan mejor al estado real de funcionamiento.

6. Monitoreo remoto y gestión inteligente

La mayoría de los comprobadores de resistencia a tierra en línea soportan protocolos de comunicación como 4G/5G, RS485 y Modbus, y se pueden conectar a la plataforma de operación y mantenimiento inteligente de la empresa y al sistema de supervisión, control y adquisición de datos (SCADA), logrando el monitoreo centralizado, la consulta remota y la gestión unificada de los datos de puesta a tierra en múltiples puntos de medición. Se adapta a las necesidades de operación y mantenimiento inteligentes de grandes parques industriales, centrales eléctricas y empresas industriales y mineras.

Escenarios de aplicación típicos

· Sector de energías renovables: Monitoreo de puesta a tierra de onduleadores/cajas de empalme fotovoltaicos, armarios de baterías de almacenamiento de energía y aerogeneradores;

· Sector de la energía eléctrica: Monitoreo de redes de puesta a tierra de subestaciones, postes de distribución y torres de líneas de transmisión de alta tensión;

· Sector industrial: Monitoreo de seguridad de la puesta a tierra de reactores químicos, equipos metalúrgicos y talleres antideflagrantes;

· Instalaciones públicas: Monitoreo continuo de puesta a tierra de centros de datos, transporte ferroviario y salas de operaciones hospitalarias.

En resumen, el comprobador offline tradicional es un « chequeo periódico », mientras que el comprobador de resistencia a tierra en línea es como un « monitor de ECG 24 horas » instalado en el sistema de puesta a tierra. Convierte el estado de seguridad del sistema de puesta a tierra en algo monitoreable, predecible y rastreable, y es una garantía fundamental para la producción industrial segura y el funcionamiento fiable de los sistemas eléctricos.
