Système de surveillance en ligne de la résistance de mise à la terre en Chine

Fonction du testeur de résistance de mise à la terre en ligne

La fonction essentielle d’un testeur de résistance de mise à la terre en ligne est de surveiller en temps réel/ périodiquement la valeur de la résistance de mise à la terre lorsque le système de mise à la terre fonctionne sans coupure de courant ni déconnexion de fils, et de détecter simultanément les anomalies du système de mise à la terre. Il prévient les pannes d’équipements, les chocs électriques accidentels, les incidents de foudre et autres problèmes causés par un défaut de mise à la terre, et constitue un équipement de surveillance clé pour le fonctionnement sécuritaire des systèmes de mise à la terre dans des domaines tels que l’énergie électrique, les énergies renouvelables, la chimie et le transport ferroviaire.

Contrairement au testeur de résistance de mise à la terre hors ligne traditionnel (qui nécessite une coupure de courant et la déconnexion des câbles de mise à la terre pour réaliser les tests), il résout le problème majeur du test non interruptible pour les équipements clés sur les sites industriels et réalise la surveillance normalisée et intelligente des systèmes de mise à la terre. Ses fonctions centrales et sa valeur d’application se manifestent principalement dans les aspects suivants:

1. Surveillance en temps réel, éviter le risque de défaut soudain de mise à la terre

Il collecte en continu les paramètres clés tels que la résistance de mise à la terre, la tension de mise à la terre et le courant de fuite, remplaçant la latence des tests hors ligne périodiques réalisés manuellement. Il détecte immédiatement la dépassement de la valeur limite de la résistance de mise à la terre causée par la corrosion du corps de mise à la terre, le desserrage/la rupture des câbles de mise à la terre et les variations de résistivité du sol (sécheresse, inondation notamment), afin d’éviter des incidents soudains comme la mise sous tension de la carrosserie de l’équipement, le déclenchement par court-circuit et les dommages causés par la foudre dus à une mauvaise mise à la terre pendant le fonctionnement des équipements.

2. Tests sans coupure de courant, garantir la production continue/le fonctionnement ininterrompu du système

Pour les scénarios impossibles à arrêter arbitrairement tels que les centrales photovoltaïques, les sous-stations électriques, les centrales de stockage d’énergie, les unités de production chimique et les centres de données, il peut réaliser les tests pendant le fonctionnement normal du système sans déconnecter l’équipement du réseau de mise à la terre. Il satisfait non seulement aux exigences de test pour la sécurité de la mise à la terre, mais évite également les pertes de production et les interruptions de système causées par l’arrêt pour réaliser des tests.

3. Enregistrement des données et analyse des tendances, réaliser la maintenance préventive

Il stocke automatiquement les données historiques de test et peut générer des courbes de variation de résistance. Par l’analyse des tendances, il juge la vitesse de dégradation du système de mise à la terre (par exemple, la hausse progressive de la résistance causée par la corrosion annuelle du corps de mise à la terre), aidant le personnel d’exploitation et de maintenance à établir à l’avance des plans de maintenance (tels que le perçage supplémentaire de corps de mise à la terre, le remplacement des câbles de mise à la terre). Il transforme la réparation d’urgence après panne en prévention avant incident et réduit les coûts de maintenance.

4. Alerte d’anomalie, localisation rapide des pannes

Lorsque la résistance de mise à la terre dépasse le seuil prédéfini (par exemple, 4Ω pour les systèmes basse tension, 10Ω pour les systèmes haute tension), ou qu’une rupture de fil de mise à la terre et un courant de fuite anormal sont détectés, l’équipement émet une alerte par moyens acoustiques et lumineux, SMS, push sur plateforme distante, etc. Certains modèles haut de gamme peuvent également localiser la zone de panne en combinant les données de plusieurs points de mesure, ce qui raccourcit considérablement le temps de dépannage pour le personnel d’exploitation et de maintenance.

5. Adapter aux réseaux de mise à la terre complexes, améliorer la précision des tests

Visant les conditions complexes des sites industriels telles que la partage d’un réseau de mise à la terre par plusieurs équipements, l’existence de courants parasites et de boucles dans les câbles de mise à la terre, il adopte des algorithmes de test spécialisés (telle que la méthode à fréquence différente, la méthode à pince) pour éviter les interférences sur site. Comparé aux tests hors ligne traditionnels, il est plus adapté aux systèmes de mise à la terre complexes, et les résultats de test correspondent mieux à l’état de fonctionnement réel.

6. Surveillance distante et gestion intelligente

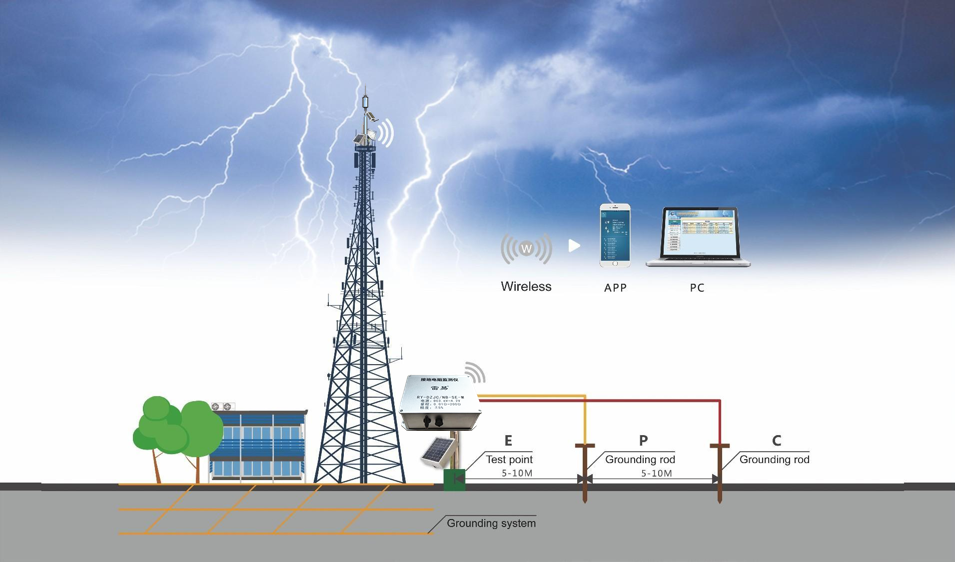

La plupart des testeurs de résistance de mise à la terre en ligne prennent en charge des protocoles de communication tels que 4G/5G, RS485 et Modbus, et peuvent être connectés à la plateforme d’exploitation et de maintenance intelligente de l’entreprise et au système de supervision, de contrôle et d’acquisition de données (SCADA), réalisant la surveillance centralisée, la consultation distante et la gestion unifiée des données de mise à la terre sur plusieurs points de mesure. Il s’adapte aux besoins d’exploitation et de maintenance intelligentes des grands parcs industriels, centrales électriques et entreprises industrielles et minières.

Scénarios d’application typiques

· Domaine des énergies renouvelables: Surveillance de la mise à la terre des onduleurs/boîtiers de jonction photovoltaïques, armoires de batteries de stockage d’énergie et éoliennes;

· Domaine de l’énergie électrique: Surveillance des réseaux de mise à la terre des sous-stations, des postes de distribution et des pylônes de lignes de transport d’énergie haute tension;

· Domaine industriel: Surveillance de la sécurité de la mise à la terre des réacteurs chimiques, équipements métallurgiques et ateliers antidéflagrants;

· Installations publiques: Surveillance continue de la mise à la terre des centres de données, du transport ferroviaire et des salles d’opération hospitalières.

En bref, le testeur hors ligne traditionnel est un « check-up régulier », tandis que le testeur de résistance de mise à la terre en ligne est comme un « moniteur ECG 24h » installé pour le système de mise à la terre. Il rend l’état de sécurité du système de mise à la terre surveillable, prévenable et traçable, et constitue une garantie importante pour la production industrielle sécuritaire et le fonctionnement fiable des systèmes électriques.
