Principe de fonctionnement de la prise d'éclair à émission précoce de crépines

Principe de fonctionnement du paratonnerre à émission précoce de leader

Le principe fondamental du paratonnerre à émission précoce de leader (ESE) est de générer activement un leader ascendant et de réaliser une connexion préemptive avant l’arrivée du leader descendant issu de l’orage, afin d’intercepter les coups de foudre directs de manière plus précise et sur une plage de protection plus étendue. Le courant de foudre est ensuite déchargé en toute sécurité dans le sol via le conducteur de descente et l’appareillage de mise à la terre. Le principe de fonctionnement détaillé est le suivant :

Induction du champ électrique et accumulation d’énergie

Lorsqu’un nuage d’orage s’approche, un champ électrique intense (jusqu’à plus de 10 kV/m) se forme entre le nuage et le sol. Le dispositif d’induction situé au sommet du paratonnerre (tel qu’une électrode à aiguilles multiples ou annulaire) détecte le champ électrique et accumule de l’énergie, créant une différence de potentiel notable entre l’excitateur et la pointe de la tige principale.

Lorsque l’intensité du champ électrique atteint le seuil critique (généralement entre 10 et 50 kV/m), la structure d’accumulation d’énergie libère l’énergie stockée, provoquant une variation brusque du champ électrique à la pointe de la tige principale et créant les conditions nécessaires à l’émission précoce de leader.

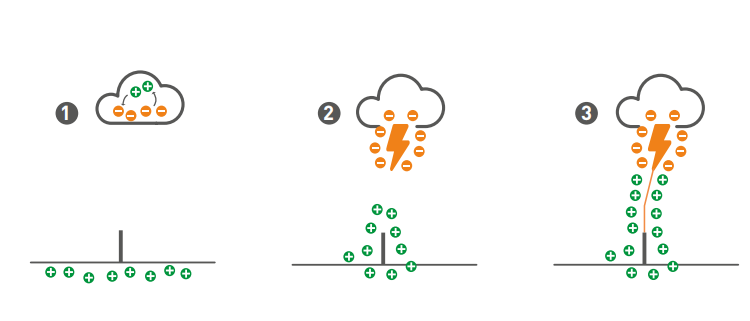

Ionisation de l’air et génération du leader ascendant

La structure spécialisée de la pointe du paratonnerre (par exemple, conception à aiguilles multiples, générateur d’ions) concentre fortement le champ électrique à sa pointe (jusqu’à 10^7 V/m, bien supérieur aux 10^4 V/m de la surface d’un conducteur ordinaire), ce qui déclenche facilement une décharge de couronne et libère un grand nombre d’ions chargés.

Ces ions accélèrent sous l’action du champ électrique de l’orage, réduisant le seuil de claquage de l’air et formant à l’avance un canal plasma conducteur, générant ainsi un leader ascendant dont la vitesse est bien supérieure à celle du leader naturel d’un paratonnerre classique.

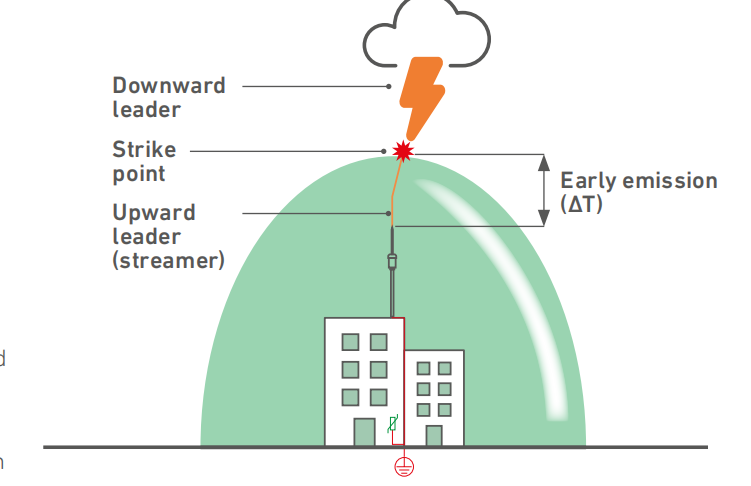

Ce leader ascendant s’étend vers le nuage d’orage avec un délai préemptif de l’ordre de la microseconde (△T), s’emparant de l’opportunité de se connecter au leader descendant.

Capture du foudre et décharge sécurisée du courant

Lorsque le leader ascendant rencontre le leader descendant issu du nuage d’orage, un canal de décharge complet se forme, faisant du paratonnerre le point d’impact privilégié du foudre.

Le courant de foudre traverse le récepteur de foudre et le conducteur de descente, puis est finalement conduit en toute sécurité dans le sol via l’appareillage de mise à la terre, évitant ainsi tout dommage par coup de foudre direct sur l’objet protégé.

Avantages essentiels

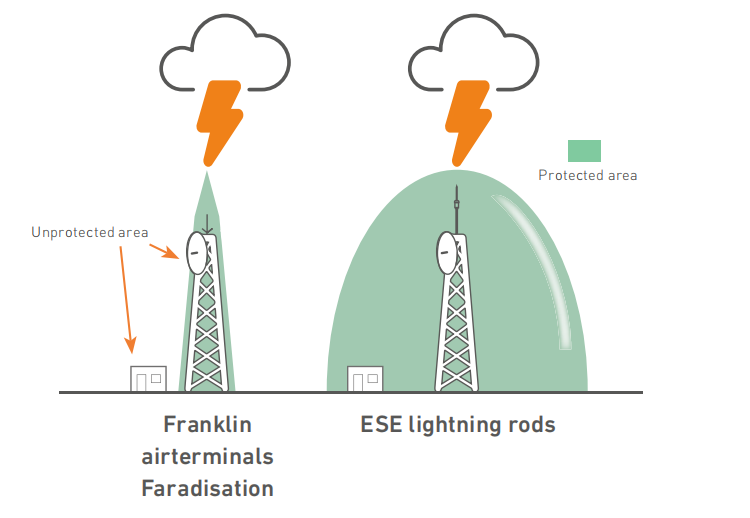

Il offre un rayon de protection plus large à hauteur égale et une performance d’interception de foudre plus stable, ce qui réduit efficacement la probabilité de coups de foudre latéraux ou de défaillances de blindage sur l’objet protégé.

La plupart des paratonnerres ESE adoptent une conception passive, déclenchée par l’énergie du champ électrique de l’orage sans besoin d’alimentation externe, ce qui simplifie l’installation et l’entretien.
