La fibre FRP renforce l'application et l'avantage de la tige d'éclair

Fonctions centrales et valeur d'application technique des paratonnerres en FRP

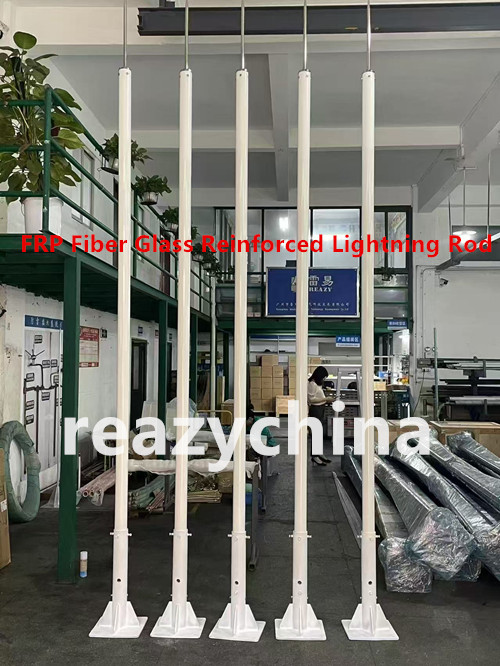

Les paratonnerres en FRP (Fibre Renforcée de Polymère) sont des dispositifs spéciaux de capture de foudre caractérisés par une enveloppe externe isolante + noyau conducteur interne. Leur fonction principale est de protéger les objets protégés (tels que modules photovoltaïques, équipements chimiques, tours de communication, etc.) contre les dommages causés par des éclairs directs, selon la logique standard de protection contre la foudre : capture, conduction et dissipation. De plus, ils tirent parti des avantages uniques du matériau FRP pour s'adapter à des scénarios spéciaux que les paratonnerres métalliques conventionnels ne peuvent pas couvrir. Leurs fonctions sont développées selon trois dimensions : fonctions centrales, avantages différentiels offerts par le matériau et valeur d'application technique, conformément à des normes internationales telles que l'IEC 62305.

I. Fonctions centrales : Mettre en œuvre la protection contre les éclairs directs conformément à l'IEC 62305

Essentiellement, les paratonnerres en FRP sont des dispositifs de capture de foudre avec une enveloppe externe isolante enveloppant un noyau conducteur. Leurs fonctions centrales sont identiques à celles des paratonnerres métalliques traditionnels, respectant pleinement les exigences techniques relatives aux "dispositifs de capture de foudre" stipulées dans l'IEC 62305-3 Protection contre la foudre – Partie 3 : Dommages physiques aux structures et risques pour la vie.

Capture de la foudre : La pointe de capture métallique supérieure (généralement en cuivre ou acier inoxydable, répondant aux exigences de l'IEC 62305 en matière de conductivité et de résistance à la corrosion des dispositifs de capture) attire activement les décharges électriques de foudre, servant de point d'entrée préféré au courant de foudre et évitant que les éclairs ne frappent directement les objets protégés (ex. : panneaux photovoltaïques, carters d'équipements, structure principale des bâtiments).

Conduction de la foudre : Le noyau conducteur interne (barre de cuivre, câble de cuivre ou noyau d'acier cuivré, dont la section transversale est calculée selon l'IEC 62305-4 Protection contre la foudre – Partie 4 : Conception, installation, maintenance et inspection des systèmes de protection contre la foudre pour garantir que la chute de tension respecte les exigences lors du passage du courant de foudre) guide en toute sécurité le puissant courant de foudre (allant de centaines de kiloampères à des milliers de kiloampères) capturé par la pointe de capture vers les conducteurs de dérivation, évitant les risques secondaires causés par la dérivation du courant sur l'enveloppe ou les objets environnants.

Dissipation du courant : En collaboration avec les conducteurs de dérivation et les systèmes de mise à la terre, le courant de foudre est finalement dissipé dans la terre, formant un chemin complet de "capture-conduction-dissipation". Cela maintient le potentiel de l'objet protégé cohérent avec celui de la terre, évitant que la surtension causée par les éclairs ne casse l'isolation, ne brûle les équipements ou ne provoque des incendies et des explosions.

II. Avantages différentiels offerts par le matériau : Valeur centrale pour les scénarios spéciaux

Les caractéristiques d'isolation, de résistance à la corrosion, de légèreté et autres propriétés du FRP (matériau composite renforcé de fibres) rendent les paratonnerres en FRP irremplaçables par les paratonnerres métalliques traditionnels (acier galvanisé, acier inoxydable) dans les scénarios suivants, adaptés en particulier à des besoins spécifiques tels que les centrales photovoltaïques, les parcs chimiques et les environnements marins :

1. Isolation et protection contre l'induction pour les équipements électroniques sensibles

L'enveloppe externe en FRP est un matériau à haute isolation (tension de claquage ≥20kV/mm), qui ne forme pas de "boucle d'induction" contrairement aux conducteurs métalliques. Lors des décharges de foudre, elle peut empêcher la surtension induite générée par le paratonnerre lui-même d'envahir des équipements électroniques sensibles tels que les onduleurs photovoltaïques, les dispositifs de communication et les systèmes de surveillance, réduisant le risque de dysfonctionnement ou de brûlement des équipements (conformément aux exigences de l'IEC 62305-2 Protection contre la foudre – Partie 2 : Environnement, paramètres de foudre relatives à la protection contre l'induction pour les équipements électroniques).

Scénarios d'application : Arrangements de modules photovoltaïques dans les centrales solaires, toits de salles de serveurs de centres de données, stations radar et autres lieux sensibles à l'induction électromagnétique.

2. Résistance à la corrosion et au vieillissement pour les environnements hostiles

Le FRP est résistant aux acides, aux alcalis, à la brume saline et à la rouille, permettant son utilisation prolongée dans des environnements marins (haute concentration de brume saline), des parcs chimiques (gaz corrosifs) et des zones à haute humidité (ex. : centrales photovoltaïques côtières). Sa durée de vie peut atteindre 20-30 ans (2-3 fois celle des paratonnerres en acier galvanisé traditionnels), éliminant le besoin de maintenance et de remplacement fréquents.

Comparaison avec les paratonnerres métalliques traditionnels : Les matériaux métalliques sont sujets à la corrosion de la pointe de capture et à la rupture des conducteurs de dérivation dans des environnements corrosifs, entraînant l'échec de la protection contre la foudre. Les paratonnerres en FRP évitent ces problèmes et réduisent les coûts d'exploitation et de maintenance (conformément aux exigences de l'IEC 62305-6 Protection contre la foudre – Partie 6 : Maintenance des systèmes de protection contre la foudre relatives à la durabilité des dispositifs de protection dans des environnements hostiles).

3. Légèreté et facilité d'installation, réduisant la charge structurelle

La densité du FRP n'est que de 1/4-1/5 celle de l'acier (environ 1.8-2.0g/cm³). Un paratonnerre en FRP de même hauteur (ex. : 10-15m) pèse seulement 1/3-1/2 d'un paratonnerre métallique, réduisant significativement la charge portante des supports, toits et tours.

Valeur technique : Lors de l'installation sur des toits en tôle colorée, des supports en structure légère, des tours de communication et autres structures sensibles à la charge dans les centrales photovoltaïques, aucun renforcement structurel supplémentaire n'est nécessaire, simplifiant le processus d'installation et raccourcissant le délai de construction (conformément aux exigences de l'IEC 62305-3 relatives à la sécurité structurelle de l'installation des dispositifs de protection contre la foudre).

4. Aucune interférence électromagnétique, s'adaptant à des besoins industriels spéciaux

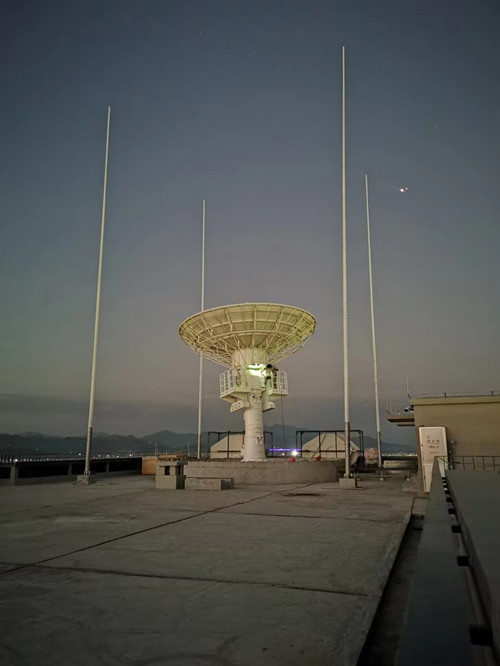

L'enveloppe externe en FRP est non conductrice et ne produit pas d'écran électromagnétique, la rendant adaptée à des lieux nécessitant la pénétration de signaux électromagnétiques tels que les radars, les communications satellites et les stations micro-ondes. Elle évite l'obstruction ou l'interférence de la transmission des signaux causées par les paratonnerres métalliques.

Scénarios d'application : Tours de surveillance et de communication dans les centrales photovoltaïques, zones autour d'équipements de navigation aéroportuaire, stations réceptrices satellites, etc.

5. Sécurité contre les chocs électriques, réduisant les risques d'exploitation et de maintenance

L'enveloppe externe en FRP est isolante. Même lors d'orages ou de maintenance d'équipements, le personnel ne subira pas de choc électrique en touchant accidentellement l'enveloppe, améliorant la sécurité pendant l'exploitation et la maintenance (conformément aux exigences de la GB/T 21431-2015 Spécifications techniques pour l'inspection des dispositifs de protection contre la foudre des bâtiments relatives à la sécurité des dispositifs de protection contre la foudre).

III. Considérations clés dans les applications techniques (garantissant un fonctionnement efficace)

Les fonctions centrales des paratonnerres en FRP dépendent de la "continuité du noyau conducteur" et de la "compatibilité du système de protection contre la foudre global". Dans les applications techniques, les exigences suivantes doivent être respectées pour éviter l'échec fonctionnel :

Conductivité du noyau conducteur : Le noyau interne doit être fabriqué à partir de matériaux à haute conductivité (conductivité du noyau en cuivre ≥58S/m, conductivité du noyau en acier cuivré ≥30S/m), et sa section transversale doit être calculée selon l'IEC 62305-4 (ex. : section transversale du noyau ≥50mm² en cuivre pour les bâtiments de classe I de protection contre la foudre) pour garantir le passage fluide du courant de foudre.

Connexion entre la pointe de capture et le noyau : La pointe de capture et le noyau doivent être connectés par sertissage ou soudure, avec une résistance de contact ≤0.05Ω, pour éviter la surchauffe locale et le brûlement dû à un contact défectueux.

Compatibilité avec les conducteurs de dérivation et les systèmes de mise à la terre : Le noyau doit être connecté de manière fiable aux conducteurs de dérivation (des câbles en cuivre d'une section transversale ≥35mm² sont recommandés), et la résistance de mise à la terre du système de mise à la terre doit répondre aux exigences de l'objet protégé (ex. : résistance de mise à la terre ≤4Ω pour les centrales photovoltaïques, conformément à la GB 50057-2010 Code pour la conception de la protection des structures contre la foudre).

Hauteur d'installation et portée de protection : La hauteur d'installation doit être calculée selon la méthode de la sphère roulante ou de l'angle de protection spécifiées dans l'IEC 62305-3 (ex. : la hauteur du paratonnerre doit couvrir toute la zone de l'arrangement lors de la protection d'arrangements de modules photovoltaïques) pour garantir que l'objet protégé se trouve dans la portée de protection effective.

Sélection du matériau adapté à l'environnement : Pour les environnements hautement corrosifs (ex. : parcs chimiques), des matériaux FRP à plus haute résistance à la corrosion (tels que le FRP à base de résine vinylester) doivent être sélectionnés pour éviter la corrosion du noyau causée par le vieillissement et l'endommagement de l'enveloppe.

IV. Résumé : Positionnement des fonctions centrales des paratonnerres en FRP

La fonction centrale des paratonnerres en FRP est de répondre aux exigences de protection conventionnelle contre les éclairs directs (capture, conduction, dissipation) tout en résolvant les points critiques des scénarios spéciaux grâce aux caractéristiques du matériau. Ils sont particulièrement adaptés à des lieux nécessitant une isolation et une protection contre l'induction, une résistance à la corrosion et au vieillissement, une installation légère et une absence d'interférence électromagnétique (telles que les centrales photovoltaïques, les équipements chimiques, les plates-formes offshore, les tours de communication, etc.). Leur rôle n'est pas seulement "protection contre la foudre", mais également une solution complète pour "s'adapter à des environnements spéciaux, protéger les équipements sensibles et réduire les coûts d'exploitation et de maintenance", respectant pleinement les exigences techniques et les besoins pratiques des normes internationales telles que l'IEC 62305 pour les dispositifs de protection contre la foudre.
